港航知识知多少③丨固定式港口机械篇

  • 发布时间:2023-10-27
  • 浏览数:3296

近年来,随着港口业务的发展,港机设备更新换代,一些造型奇特、功能各异的港口设备应运而生……

下面一起学习一下

港口常用的固定式机械吧~

1.门座式起重机

门座式起重机是一种典型的旋回转臂架类型有轨运行式起重机。门座起重机外形像一座门,所以称门座式起重机。门座式起重机俗称“门机”,是指港口码头前沿传统使用的起重机。在沿地面轨道上运行的门形底座上,设置可回转的起重臂架,具有起升、回转、变幅、大车运行4个协同工作的机构,门座下可通行铁路列车或其他车辆,可进行车船装卸及过驳直取作业。门座起重机机型具有外形美观、工作安全可靠、性能先进、维修方便、经久耐用等优点,广泛用于港口码头的装卸作业,是综合港口多货种码头的理想机型,也是目前各大散货及综合码头现有数量最多的主力机型。


2.岸边桥式集装箱起重机

岸边桥式集装箱起重机(简称岸桥)是一种专门用于集装箱码头对集装箱船进行装卸作业的专业设备,主要由四大机构(起升机构、小车运行机构、俯仰机构、大车运行机构)、小车总成、倾转挂舱保护装置和辅助装置组成。通过起升机构将集装箱从船上直接卸到码头上或集卡上,或者从码头或集卡上装到船上。岸边桥式集装箱起重机是一种高效、安全、节能环保的装卸设备,广泛应用于集装箱码头的前沿装卸作业中。

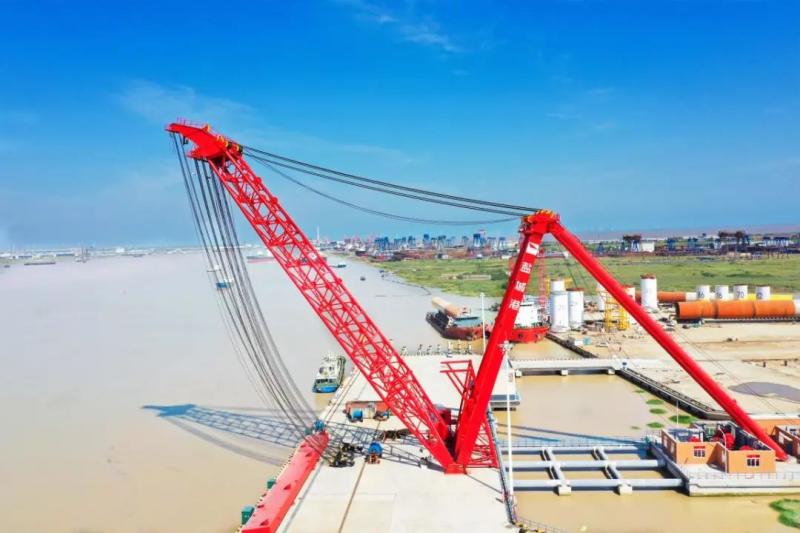

3.桅杆式起重机

桅杆式起重机是固定安装在码头或库场上具有桅杆(立柱)的臂架起重机,它是一类简易的、移动不方便且需拉设较多缆风绳保持稳定的起重和安装用起重机。它制作简单、装拆方便,能在比较狭窄的条件下使用;起重量可大可小,大者可达100kN以上,能吊装其他起重机械难以吊装的特殊构筑物和重大结构;工作半径小,移动不便,适用于吊装工程量比较集中的工程。其起升、变幅一般装设固定在机体的外部,且机构的工作速度都较低。

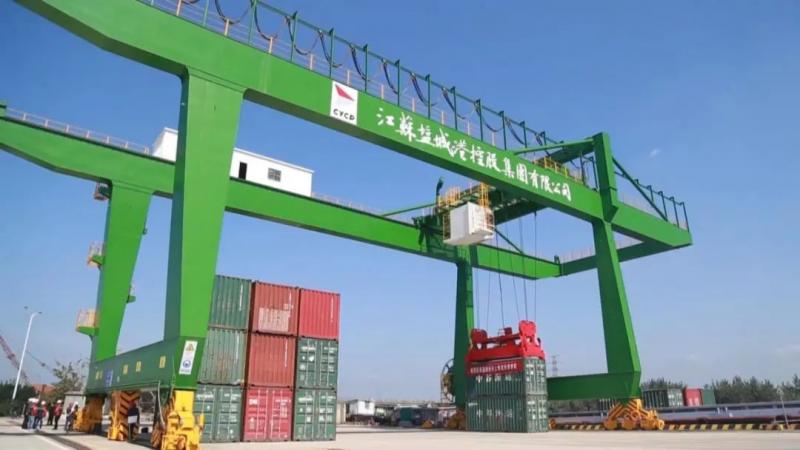

4.门式起重机

门式起重机,又称龙门吊,是桥式起重机的一种变形,金属结构像门型框架,故称门式起重机。目前广泛使用的门式起重机是由桥架通过两侧支腿支撑在地面轨道上,即轨道式集装箱门式起重机(又称轨道吊)。在结构上,轨道吊由门架、大车运行机构、起重小车和电气部分等组成。主要用于集装箱铁路转运场、集装箱储运场等场所的集装箱装卸、搬运、堆放20*、40*、45*国标集装箱。


5.桥式抓斗卸船机

桥式抓斗卸船机是用于散货卸船作业,速度快,效率高,主要由四大机构(起升机构、小车运行机构、俯仰机构、大车运行机构)、小车总成、倾转挂舱保护装置和辅助装置组成。桥式抓斗卸船机可在轨道上运行,门架下净空高度可通运输车辆,抓斗由船上抓散货后,卸至锥形料斗。通过料斗出料口送至码头上的皮带输送机,然后送至堆场。
